建築金物工事Vol.28


施工例・建築金物工事Vol.28では、FRPグレーチングを使用した鉄骨バルコニー、
片持ちストリップ階段などをご紹介しております。

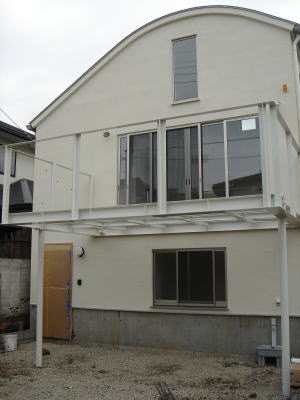

平成17年4月 鉄骨バルコニー工事 (世田谷区) 計9枚


建築金物工事Vol.24(鉄骨屋根梁工事)でご紹介したデザイナーズ住宅
2棟現場で、今回は鉄骨バルコニー工事です。
床面は、FRPグレーチング(アイボリー)を使用致しました。
手摺は、木で目隠しする為、下地及び枠を製作、取付ました。

左上の写真は、右側の棟の取付作業中を行っているところです。
右側の写真は、現場建方中で、ユニックにて取付作業を行います。
レベルを確認しながら、作業を行っているところです。
FRPグレーチングは、アイボリーを使用致しました。


平成17年4月 片持ち階段、手摺、庇、
           FRPグレーチングバルコニー工事 (世田谷区) 計9枚


階段は、ササラを壁に埋め込んだ片持ちストリップ階段です。
玄関前の手摺は、亜鉛メッキ加工致しました。
庇は、スチールにて製作、取付致しました。
バルコニーは、下地に亜鉛メッキ鋼材を使用し、FRPグレーチングはクリアーを使用。



平成17年5月 鉄骨階段工事 (神奈川県川崎市高津区) 計2枚

木造新築住宅で、上棟時に階段を取り付けました。
ササラ桁(支柱)にH鋼125x125を使用致しました。ステップのPLの上には、仕上げに木製の段板を載せます。



平成17年4月 鉄骨階段工事 (中央区) 計2枚

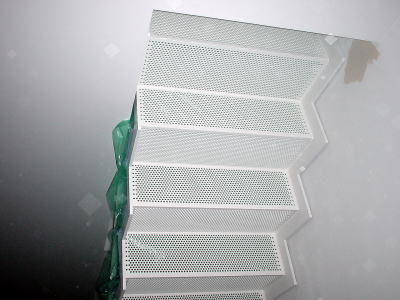

新築住宅で、ササラはイナズマにカットし、踏板と蹴込みには、パンチングメタルを使用した階段です。
写真ではビニールのカバーが掛けてあるので見づらいかもしれませんが、蹴込みにもパンチングメタルを使用した特殊な階段です。
